Монтаж швартовных тумб по типам.

Правила монтажа (крепления) швартовых тумб с Т-образной системой и ГОСТовских ТСО, ТСС на оголовки причалов.

         При строительстве или ремонте гидротехнических сооружений, причалов, пирсов, формировании больверков, для установки швартовных тумб ИТР и рабочие пользуютсятиповыми конструкциями, которыми предусмотрена установка швартовных тумб Т-тип (Производство ГК Морское Согласие), ТСО, ТСС по ГОСТ 17424-72 на сборных монолитных бетонных и железобетонных элементах верхнего строения, тумбовых массивах, палах и др. cооружениях.

          Тип швартовочной тумбы (как крепиться швартовая тумба) принимается в соответствии с расчетным усилием на тумбу в зависимости от парусности судна, ветровой нагрузки и принятой схемы швартовки.

          Самая простая с технологической и экономичная с трудозатратной точки зрения является установка на верхнее строение причала импортозамещённых швартовных тумб Т-типа. Для тумб с Т-головкой не требуется изготовление анкерной рамы и т-образных болтов, из центрирование и монтаж, предварительную заливку и т. д.

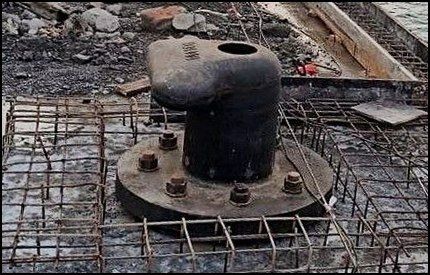

          Итак, если монолитная часть не завершена, то по шаблону формирутеся пакет из шпилек соответствующий центрам монтажных отверстий. Далее, пакет крепится к армирующей системе. По окончанию монолитных работ, швартовную тумбу останется только "надеть" на шпильки и затянуть гайки.

           Если причальный кордон (шапка причала) уже омоноличен, то тумбы с Т-образной головкой устанавливаются на такие же шпильки, только предварительно по шаблону производится бурение  и шпильки монтируются к причалу на химические растворы с соответствующими проектным задачам характеристиками.

             Швартовные тумбы типа ТСО на усилие 16-100 тс, тумбы типа ТСС-63 и ТСС-80 могут быть установлены на причалах имеющих подкрановые пути, Прикордонная нитка которых расположена не расстоянии 2, 75 м от кордона. ТСС-100 на расстоянии 3 м и ТСС-125 и ТСС-160 на расстоянии 3, 25 м. Заглубление анкерного устройства, расстояние от кордона и ширина тумбового массива принимаются не менее величин, указанных на соответствующих чертежах при марке  бетона не ниже М-300. Крепление швартовных тумб к сооружениям осуществляется при помощи болтов с Т-образной головкой и анкерных устройств. Внимание! Монтаж анкерного стержня швартовой тумбы производится исключительно при личном присутсвии специалиста ГК Морское Согласие в связи с рядом технических моментов, сопровожадющих установку анкерных стержней швартовых тумб типа ТСО и ТСС. При установке современных тумб типа ТОС анкерные стержни не требуются.

          Анкерное устройство с анкерным стержнем состоит из анкерной рамы АР, коробов, М-1 и Стаканов М-2. Конструктивные элементы анкерных креплений унифицированы. Принятые условные обозначения типоразмеров анкерных устройств: Анкерное устройство (анкерная рама с коробами) устанавливается в опалубку тумбового массива или плиты в проектное положение строго горизонтально и закрепляются таким образом, чтобы при бетонировании исключить возможность сдвига. Перед бетонированием отверстия коробов М-1 под болты должны быть закрытии по возможные попадания в полость короба бетона. Бетонирование тумбового массива или плиты выполняется до штраб. Монтаж швартовной тумбы допускается производить при достижении бетоном 70 процентной марки бетона по прочности. При установке швартовных тумб на плитах ростверка, толщина которых равна высоте, стенки и полки швеллера анкерного устройства должны быть защищены от коррозии краской на основе эпоксидной смолы. При установке тумб на бетонных тумбовых массивах армирование выполняется с учётом площади рабочей арматуры этого элемента.

Последовательность работ по установки швартовных тумб и деталей их крепления:



          Изготовить, собрать и установить в проектное положение анкерное устройство. Установить необходимую доп. арматуру или армирующий стержень. Забетонировать тумбовый массив или плиту до штраб, указанных в чертежах, предварительно закрыв отверстия коробов. Выполнить в штрабе бетонную подготовку слоем 3 см. по достижении бетоном 70 процентной прочности. Бетона на мелком заполнителе, марка бетона должны соответствовать марке бетона сооружения, но не ниже М-300. Установить анкерные болты и установить отливку тумбы до начала схватывания бетона подготовки. Затянуть гайки анкерных болтов с усилием: для болтов М30-36 - 5тс, 48-56 мм -10 тс. 64-72 20 тс. Натяжение болтов разрешается по достижении бетоном 100% прочности. Зачеканить резьбу на концах болтов над гайками. Заполнить штрабу в плите бетоном на мелком заполнителе. Заполнить внутреннюю полость тумбы бетоном на мелком заполнителе.

          ГК "Морское Согласие" квалифицированно осуществляет монтаж швартовных тумб ТСО, ТСС на причал  в качестве подряда. Обращайтесь в коммерческий отдел.
