Изготовление шестигранных стальных гаек ГОСТ 10605-94 М90-М150

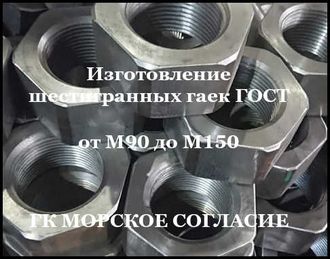

Изготовление шестигранных гаек для анкерных тяг, анкерных болтов больших размеров М90 до М150 и более.

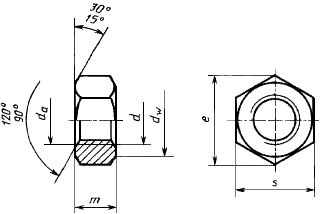

Таблица основных размеров гаек под изготовление.
ВНИМАНИЕ. Гайки по техическим характеисикам могут отличатся при изготовлении без ухудшения качества изделия.
d | М56 | М64 | М72 | М90 | М110 | М125 | М140 | М150 | |
---|---|---|---|---|---|---|---|---|---|
P | крупный | 5,5 | 6,0 | - | - | - | - | - | - |
мелкий | 4,0 | 4,0 | 6,0 и 4,0 | ||||||
da | мин. | 56 | 64 | 72 | 90 | 110 | 125 | 140 | 150 |
макс. | 60,5 | 69,1 | 77,8 | 97,2 | 118,8 | 135,0 | 151,2 | 162,0 | |
dw | 78,7 | 88,2 | 97,7 | 121,1 | 144,9 | 168,6 | 187,2 | 211,0 | |
e | 93,56 | 104,86 | 116,16 | 144,08 | 172,33 | 200,58 | 222,72 | 250,97 | |
m | макс. | 45 | 51 | 58 | 72 | 88 | 100 | 112 | 128 |
мин. | 43,4 | 49,1 | 56,1 | 70,1 | 85,8 | 97,8 | 109,8 | 125,5 | |
S | ном.-макс. | 85 | 95 | 105 | 130 | 155 | 180 | 200 | 225 |
мин. | 82,8 | 92,8 | 102,8 | 127,5 | 152,5 | 177,5 | 197,1 | 222,1 | |
N | шаг 5,0; 5,5; 6,0 | 1,45 | 1,99 | - | - | - | - | - | - |
шаг 3,0; 4,0 | 1,42 | 1,94 | 2,63 | 4,88 | 8,12 | 12,79 | 17,43 | 24,51 | |
шаг 6,0 | - | - | 2,69 | 4,98 | 8,27 | 12,99 | 17,67 | 24,83 |
Дополнительные данные по возможностями изготовления шестигранных гаек примерно даны ниже:
ГОСТ 9064-75 М42, М48, М52, М64-М150
ГОСТ 10605-94 М52, М64-М150
ГОСТ 10608-72 М52-М160
ГОСТ 26-2041-96 М48-М80
И по чертежам заказчика с особыми характеристиками от М90-М150. На наших производственных мощностях ГК МОРСКОЕ СОГЛАСИЕ изготавливаются гайки больших размеров из следующих сталей и сплавов: ст.3, ст.35, ст.40Х, ст.09Г2С и др. Наши гайки больших диаметров – высококачественная, прочная и надежная продукция, ранее поставляемая по экспортным контрактам. Все требуемые испытания и сертификаты, паспорта на сталь и изделия.
Более точные требуемые характеристики предоставляет заказчик и получает 100 процентное качество. Опыт изготовления и успешных поставок шестигранных гаек М90-М150 уже более пятнадцати лет.
Запрашивайте, и поставлено будет.
