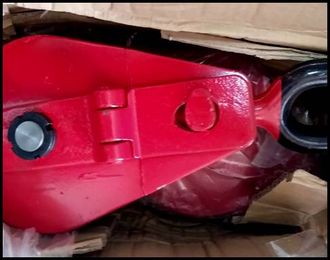

Монтажный блок с откидной щекой

Монтажный блок с откидной щекой

+7 (812) 456-71-18

Производство и поставка одно-роликовых монтажных блоков в конструкцию которых входит кольцо.

Производство, изготовление и поставка - Монтажные блоки с проушиной (откидной щекой) – важный узел грузоподъёмных механизмов, который используются при подъёме и перемещении грузов, а также на монтажных работах.


Назначение монтажных блоков с откидной щекой: снижение тягового усилия, которое прилагает человек, лебёдка или таль при подъёме и изменение направления движения каната или троса. Блок также предназначен для проведения монтажных, строительных и такелажных работ и используется в качестве подвесного или отводного, а также для составления полиспастов, комплектования грузоподъёмных и тяговых механизмов с электрическим и ручным приводом. Данный блок имеет откидную щеку для удобства запасовки каната.


Грузоподъёмность, т

Кол-во роликов, шт

Диаметр канта, мм

Диаметр шкива D, мм

Диаметр проушины d, мм

А

В

С

Е

Н

Масса, кг.

1

1

7-11

100

20

22

115

68

36

310

2,5

2

1

11-14

135

22

28

150

76

38

355

4,8

3-3,2

1

12-15

160

25

39

175

85

55

400

7,2

5

1

15-18

190

27

45

210

91

75

520

12

10

1

23-25

280

37

65

300

120

105

780

35


Блоки используются в самых разных сферах, везде, где требуется перемещение тяжёлых или крупногабаритных грузов. Блок с проушиной крепится через соединительный элемент. При работе он располагается перпендикулярно середине продольной оси барабана лебёдки. Блоки оснащены откидной щекой, что позволяет удобнее запасовывать канат. Шкив вращается на подшипнике. Конструкция блока проста – между двух металлических тел блока (щеки) расположен шкив. Шкив закрепляется на оси вращения, и имеет выемку под трос (канат), верёвку и другой гибкий элемент. Грузозахватный орган блока – проушина.

Описание: Устройство содержит одно стальное роликовое колесо, установленное на оси вращения между двумя металлическими щеками, и грузового кольца, применяемого для фиксации груза или самих блоков. Также для удобства запасовки каната грузоподъёмный блок может комплектоваться откидывающейся щекой. Такие механизмы пользуются большей востребованностью, чем глухие. Откидная система даёт возможность рабочим крепить блоки в любом месте троса без нужды освобождать один конец каната.
