400x200x2000 отбойные устройства Ø 400 мм.
Отбойное устройство 400х200х2000. ТУ 38-105376-82. Цилиндрические отбойники Ø 400 мм.

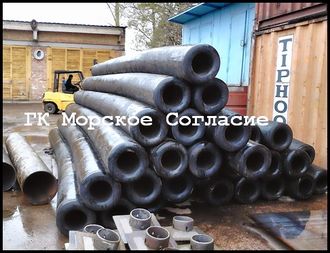

Цилиндрические резиновые отбойники 400x200x2000 мм. пр. К-ск. Склад 400-сотые кранцы (отбойный цилиндр 400) базовое ТУ 38-105376-82, резиновые цилиндрические отбойники 400x200x2000 (отбойное устройство Ø 400 мм.) Сертификат/
НАЗНАЧЕНИЕ: Отбойные устройства Ø 400х200х2000 мм. предназначены для использования как причальные кранцы отбойных приспособлений.
Таблица изготовляемых отбойных цилиндров по ТУ 38-105376-82 другой длинны с указанием веса отбойного цилиндра Ø 400 мм.
Размеры и Ø (мм) |
Макс. Вес (кг) не более |
Цена (руб) |
400х200х1000 |
115 |
Договорная |
400х200х1500 |
170 |
Договорная |
400х200х2000 |
230 |
В зависимости от пр-ля |
400х200х3000 |
345 |
Договорная |
400х200х4000 |
460 |
Договорная |
400х200х6000 |
690 |
Договорная |
Обозначение конструкторской документации на цилиндрические отбойные устройства (эластичные трубчатые кранцы) приведено с справочной таблице ниже.
D,мм |
d, мм |
L, мм |
Pk, мПа |
E, кН*м |
Q, кН |
Масса, кг |
300 |
150 |
3000 |
0,74 |
12 |
150 |
197 |
400 |
200 |
2000 |
0,74 |
18 |
200 |
230 |
600 |
300 |
2000 |
0,74 |
52 |
300 |
530 |
1000 |
500 |
1500 |
0,74 |
122 |
500 |
1000 |
Примечание: Параметры Pk – контактное давление, Е – энергоемкость, Q – воспринимаемая нагрузка – величины расчетные при проседании кранца на 50% первоначального диаметра про действием нагрузки приведены для 1-ого метра длинны кранца.
Цилиндрические отбойные приспособления по заказу могут быть укомплектованы монтажными штангами подвеса для крепления кранцевого устройства согласно типовым конструкциям серии 7.504.9-1 например 7.504.9-1-8.0.0 ОУ1 восьмого типа, по запросу закаказчика, подрядной организации, занимающейся монтажём отбойных устройств, могут быть укомплектованы серийными штангами для монтажа (Искл. 6000 мм.) производства нашей компниии.
Доставка резиновых цилиндрических отбойных устройств осуществляется во все регионы России, а также Абхазия, Азербайджан, Казахстан. Возможны поставки цилиндрических отбойных устройств Ø 400 мм. в такие страны, как Литва, Латвия, Эстония, Греция, Германия, Польша.
Заказывайте прямо сейчас, позвонив в Коммерческий отдел или оставив заявку на Сайте.
